高强不锈钢绞线网聚合物砂浆加固体系

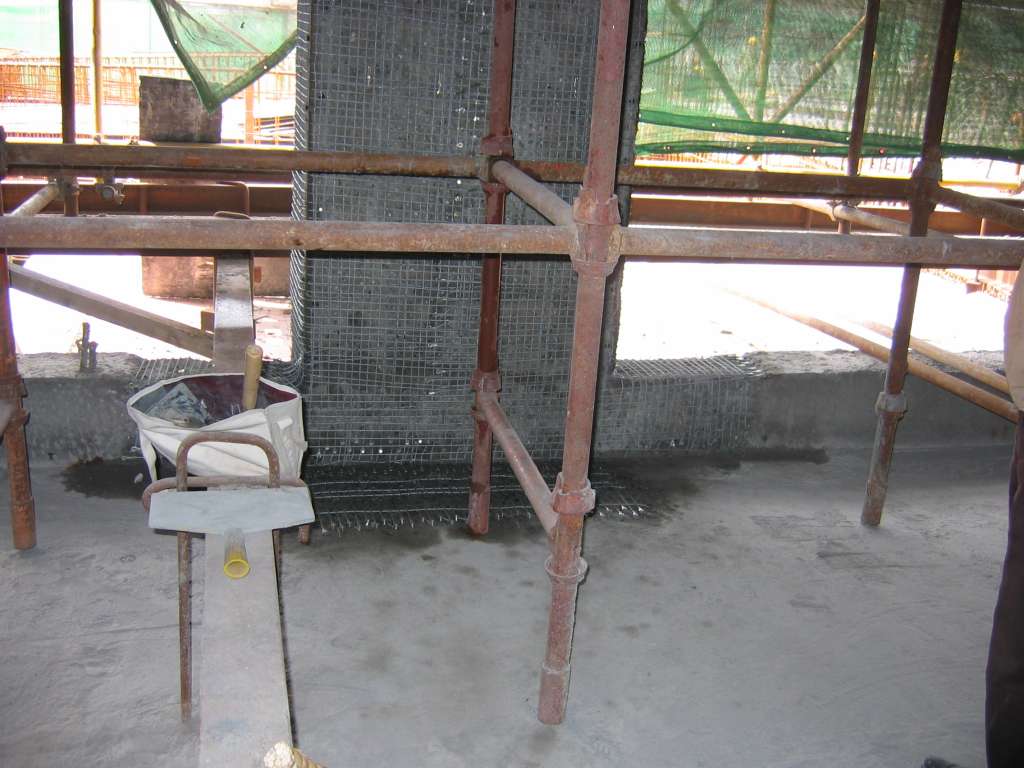

高强不锈钢绞线网聚合物砂浆加固体系是用固定钉将B10-D高强度不锈钢绞线网固定在原构件上，并用紧线器对钢绞线网进行预紧，在加固构件表面喷涂一层B10加固型界面处理剂后，将B10-C聚合物砂浆喷涂在加固构件表面的一种加固技术。

一. 优点及特性

Ø耐高温、耐腐蚀、耐老化，由于渗透性聚合物砂浆为无机材料，它不存在粘钢加固中结构胶等有机材料的老化及耐高温性能差等问题，不锈钢绞线也不存在粘钢加固中钢材会腐蚀的问题；

Ø高强度不锈钢绞线强度高，其标准强度约为普通钢材的5倍，因此加固层厚度不大，结构自重增加很小；

Ø易于大规模机械化施工，在结构加固的过程中不影响建筑的使用，对被加固的混凝土母体表面没有平整要求，节点处理方便，可以加固有缺陷或强度低的混凝土结构；

Ø不仅抗弯承载力和抗剪承载力可以得到显著的提高，而且还可以显著地提高抗弯刚度，这是碳纤维加固所不具备的；

Ø解决了加固构件的耐久、耐高温问题，提高了抗火性能，加固性能可靠。

二．B10-D不锈钢绞线的性能

三．B10加固型界面处理剂性能

工程师®B10加固型界面剂，是一种具有超强粘接力的高性能界面粘接、增强剂，采用国内外尚无先例的环氧乳化技术生产。既保持了环氧树脂优异的粘接性、耐水性，又具备了水性环保、潮湿基层施工两项突出特点，广泛用于建筑加固、防水防潮、防腐保护等领域的界面增强。涉及加固、结构改造，硬化地坪等工程时，建议使用该产品。

1. 用途——超强界面处理：

Ø新老混凝土界面处理，用于施工缝、梁柱加固、旧基础改造、硬化地坪找平层等新老混凝土连接，代替碱洗、除油、凿毛，彻底解决脱层空鼓、裂缝等难题；

Ø特殊基层处理，如油污混凝土，潮湿基层，聚氨酯涂层，钢板，木材，塑料等基层的粘接处理，确保界面粘接牢固；

Ø不锈钢丝加固体系专用界面剂，提供超强界面粘接力，确保加固体系整体性。

2. 特点

Ø.粘接：具备极高的粘结强度；经处理后界面压剪强度提高3倍，砂浆与混凝土粘接力提高10倍以上，均为混凝土本体破坏、界面完好；

Ø渗透：胶液渗透的结果，强化了混凝土与新混凝土或砂浆的粘结强度；

Ø防水：在基层上形成树脂薄层，赋于界面良好的防水性能；

Ø抗裂：由于B10加固型界面剂的树脂胶泥具有比混凝土低一个数量级的弹性模量，因而可以防止在混凝土和砂浆之间由于收缩、膨胀而引起的微细裂缝。

3. 性能

注：参照标准JC/T907-2002“混凝土界面处理剂”

四．B10-C聚合物砂浆性能

1. 用途

Ø高强不锈钢绞线网聚合物砂浆加固；

Ø用于混凝土表面缺损的修补加固、凹凸表面的抹平、保护层的加厚、旧混凝土表面修复等；

Ø提高混凝土的耐久性，延长混凝土使用寿命，阻止以水为载体的酸、碱、盐、CO2、SO3等介质对混凝土的侵蚀；具有低氯离子扩散率的防腐蚀功能。

2. 特点

Ø耐久性与混凝土同步，由进口乳液和无机粉料双组分组成，是一种既具有高分子材料的粘接性，又具有无机材料耐久性的新型混凝土修补材料；

Ø抗压强度高，固化迅速，粘接性能好；

Ø有很好的保水性能和抗裂性、高耐碱性、耐紫外线；

Ø操作简便，可潮湿基层施工，健康环保。

3. 性能

抗压强度试验方法执行GB/T17671《水泥胶砂强度检验方法》

拉伸粘接强度、压剪强度的测定执行JC/T547《陶瓷墙地砖胶粘剂》

五、施工工艺

1. 准备材料

Ø材料：B10-不锈钢绞线、B10加固型界面处理剂、B10-C聚合物砂浆；

Ø工具：刷子、抹子、搅拌机。

2. 基层处理

首先把施工基层清理干净除去粉尘、浮灰，保持坚固，砖墙提前1小时用水淋湿2~3遍，浸透。

3. 界面打底

用B10加固型界面处理剂胶液：填料=1：1配成稀浆（详见B10说明书），涂于基层用于界面增强打底，趁湿抹面层B10-C聚合物砂浆。

4. 配置B10-C聚合物砂浆

准确称量乳液：粉料=1：6于搅拌机中混合均匀详见B10-C说明书），配置成砂浆（先加入乳液，后加入粉料）。注意：二者混合时避免产生气泡，配好的砂浆一小时内用完。

5. 抹聚合物砂浆

将配好的B10-C聚合物砂浆抹于基层，第 一次施工厚度可为10mm。三、四小时后指触表干后，抹第二层10mm，这样分层涂抹以防止表面开裂影响强度。

6
养护

5℃以上施工，不需要养护。
